みなさんこんにちは。

４月に入り、気温もだんだん暖かくなってきましたね。

今回はスポット溶接の強度を確認する為の引張試験機を紹介致します。

スポット溶接は板同士を合わせた所に、電極を上下から当てて、そこに大電流を流すことにより溶接する方法です。

様々な条件が存在し、条件が合っていれば強度が出ますが、間違っていると板同士が簡単に剥がれてしまいます。

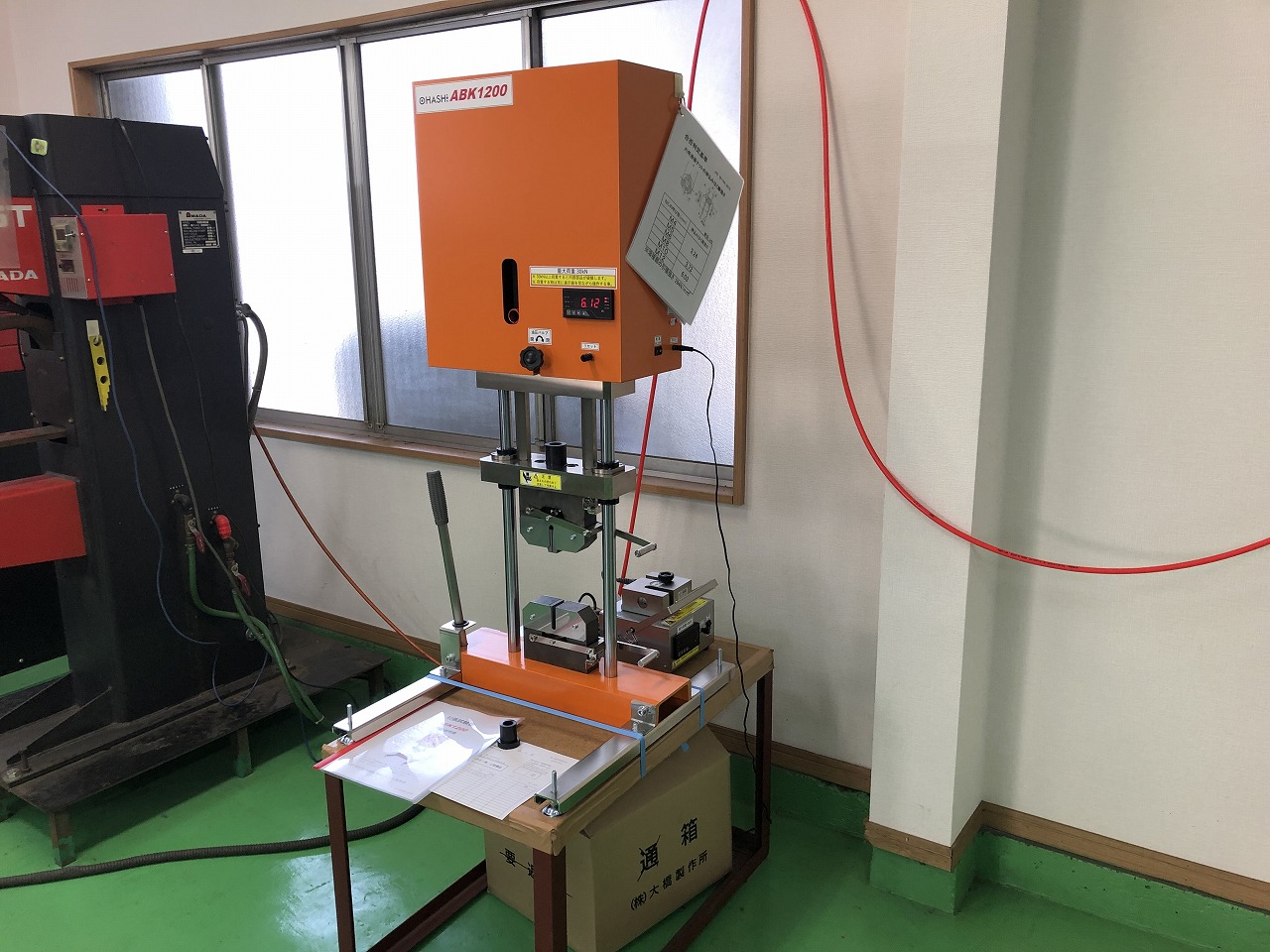

そこで、スポット溶接後の強度を数値で評価するのが、この引張試験機になります。

これにより、スポット溶接条件の確認が可能になります。

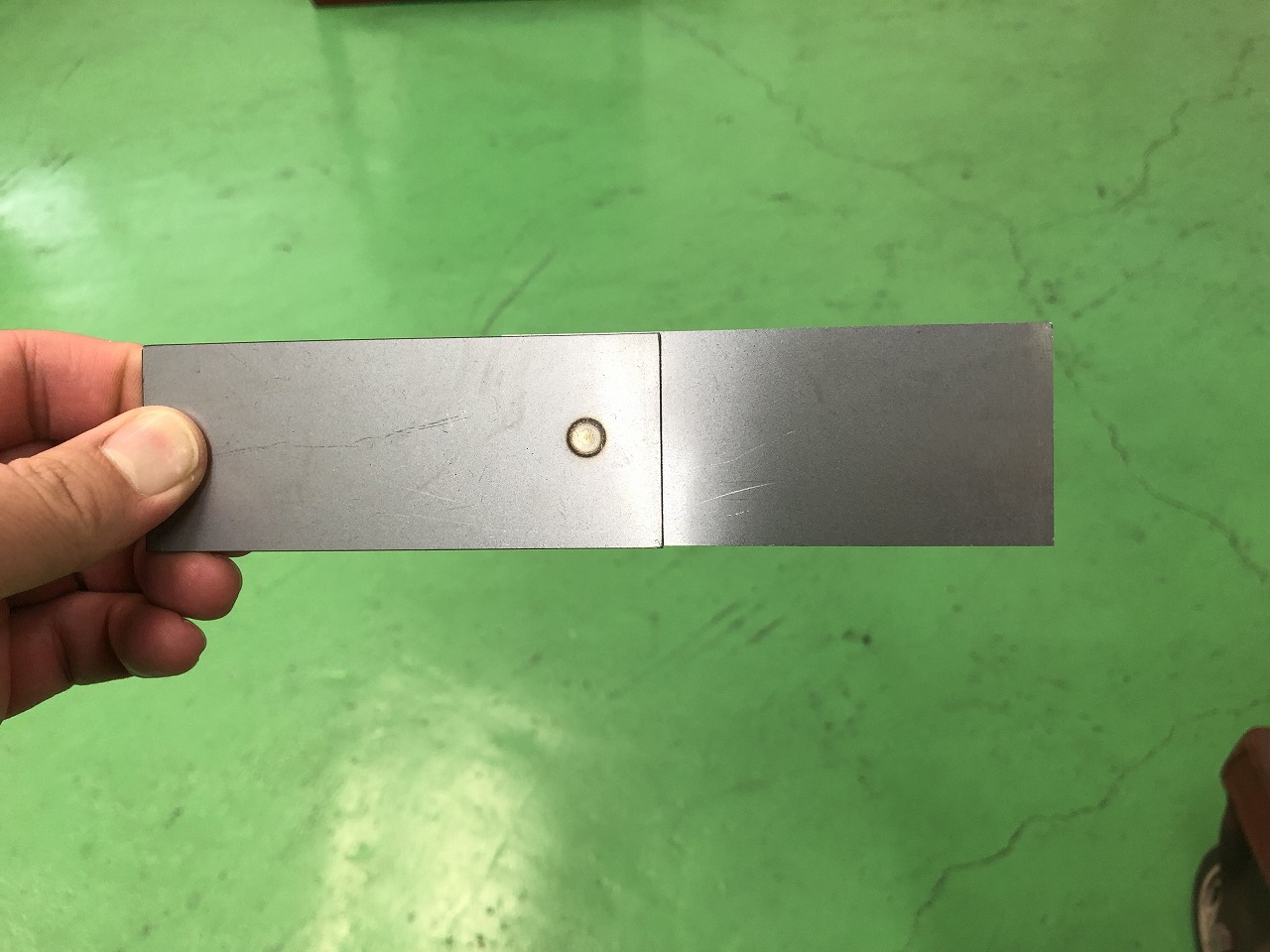

使用方法はシンプルで、板同士をスポット溶接したものを上下から引っ張るだけです。

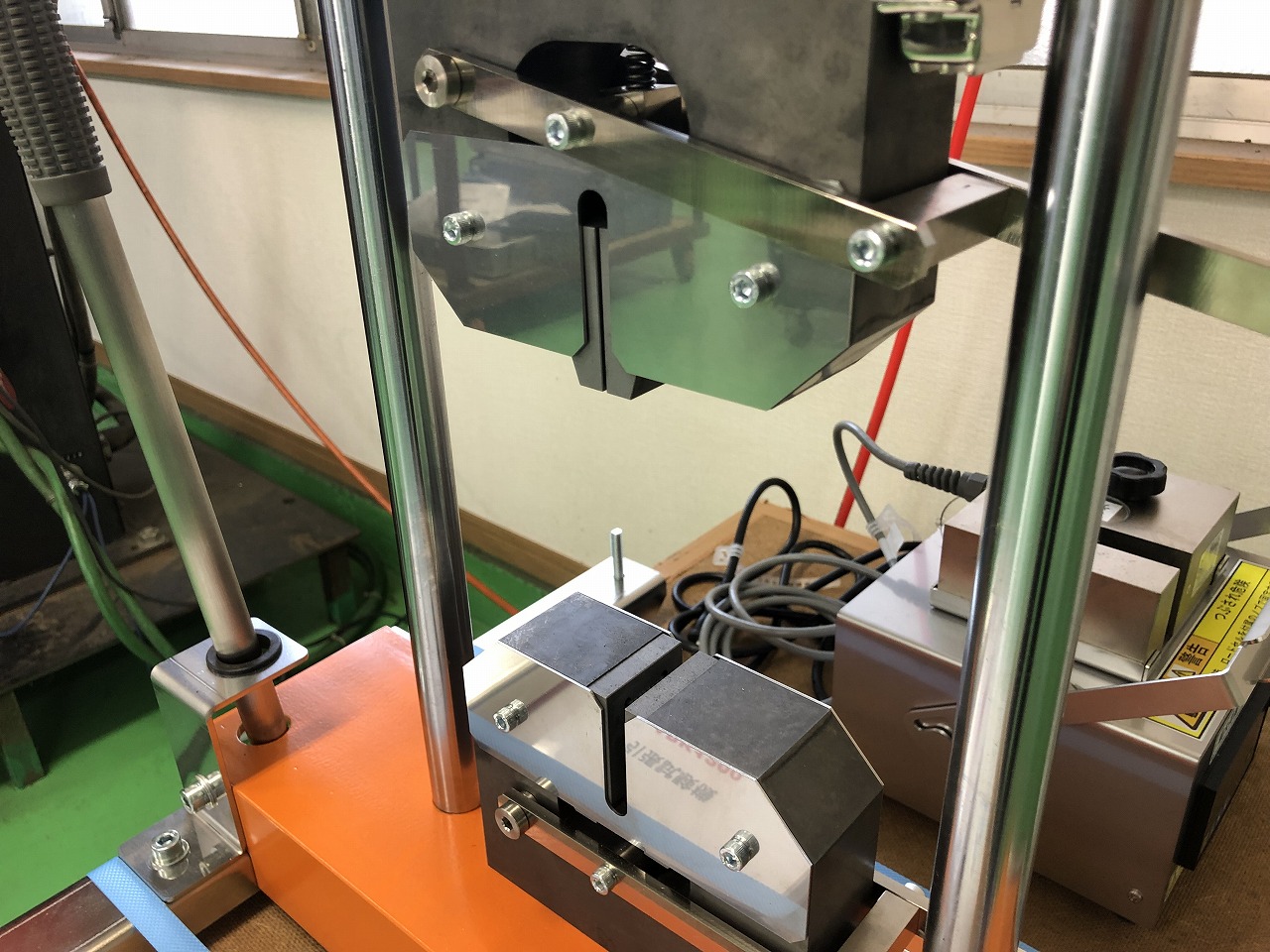

上下のクランプに板を挟めて引っ張っていくと・・・・

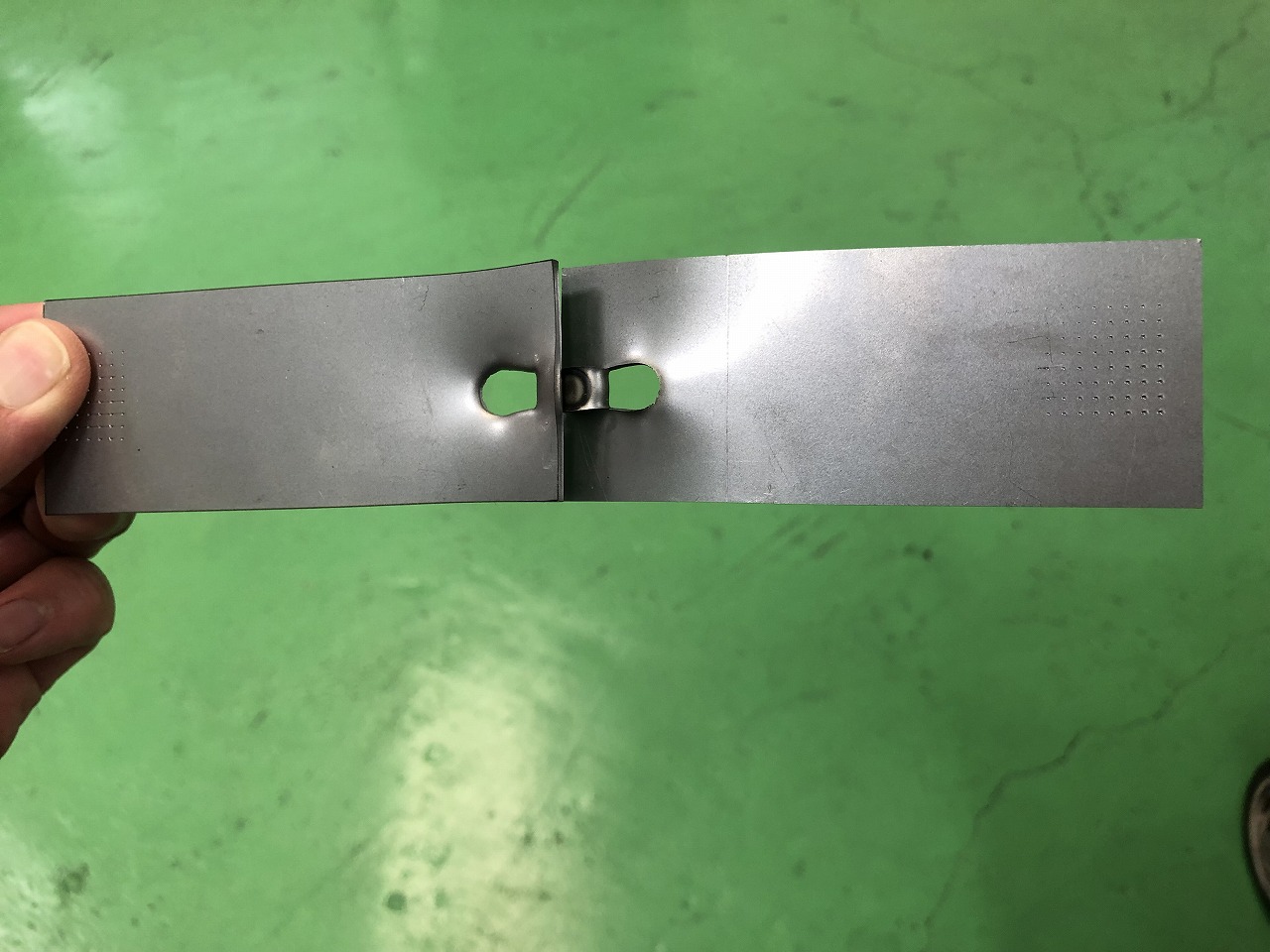

スポット溶接部分ではなく、母材が先に引きちぎれています。このため、溶接は問題なさそうです。

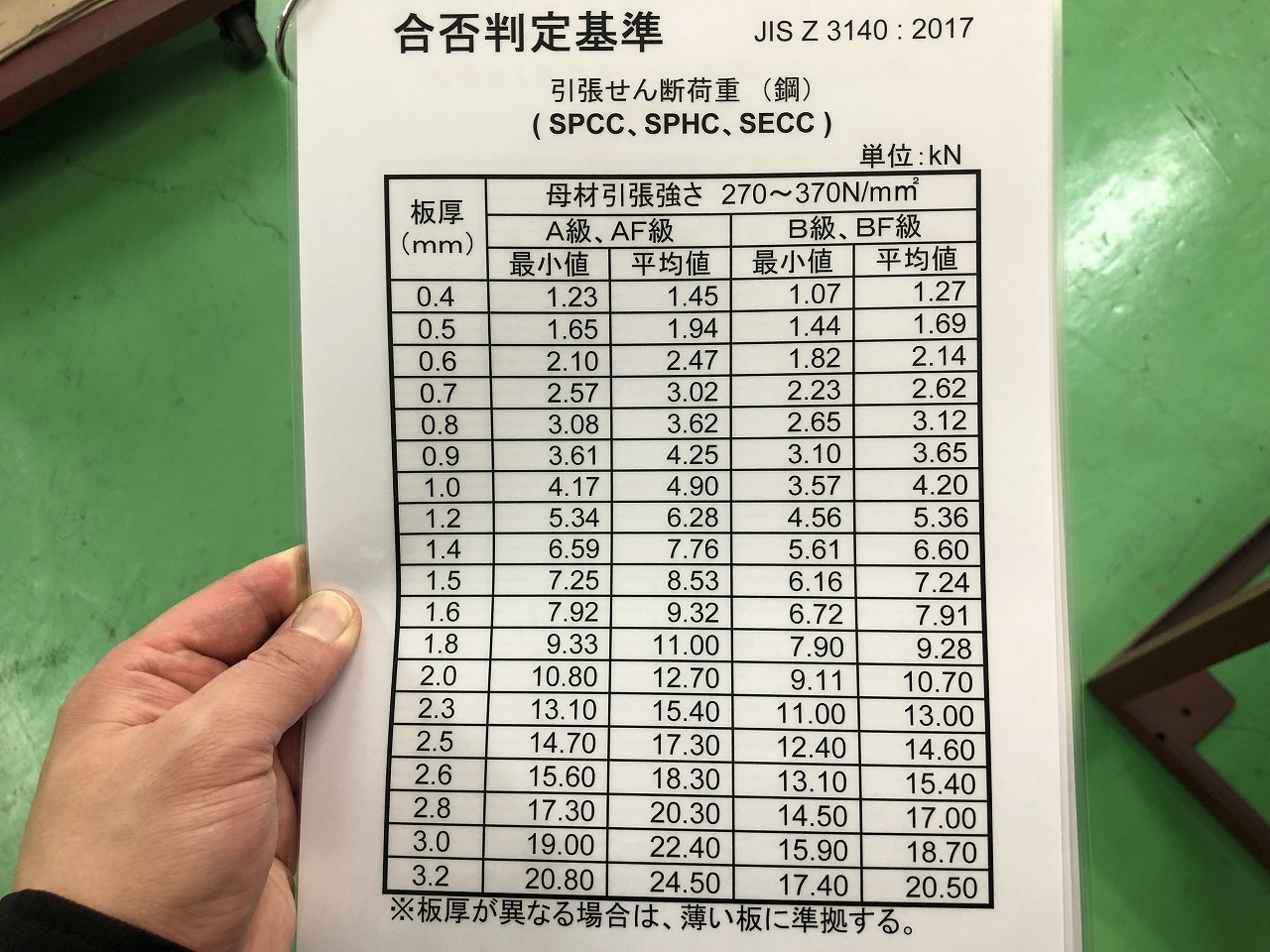

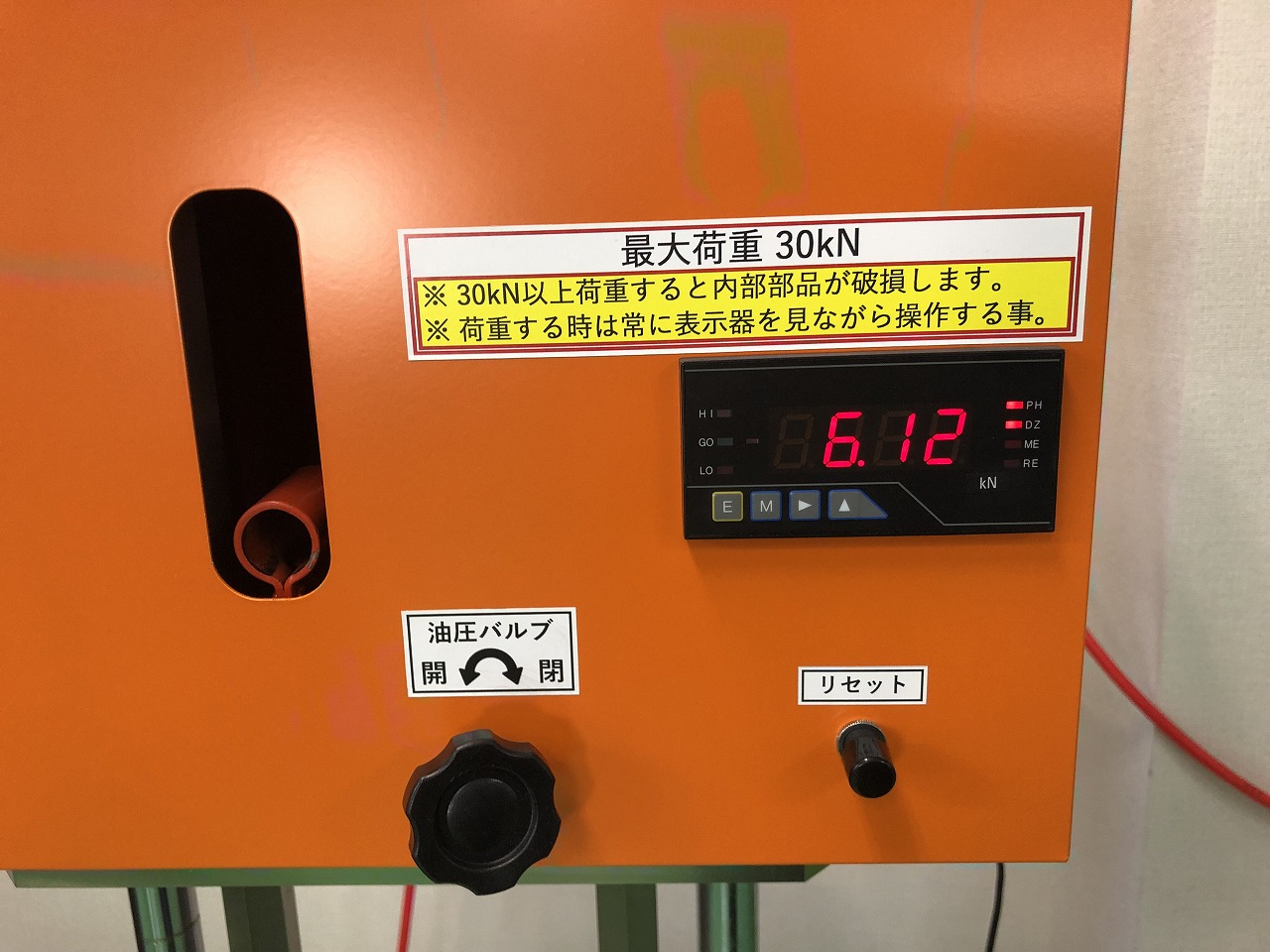

また、数値でしっかりと管理もしております。

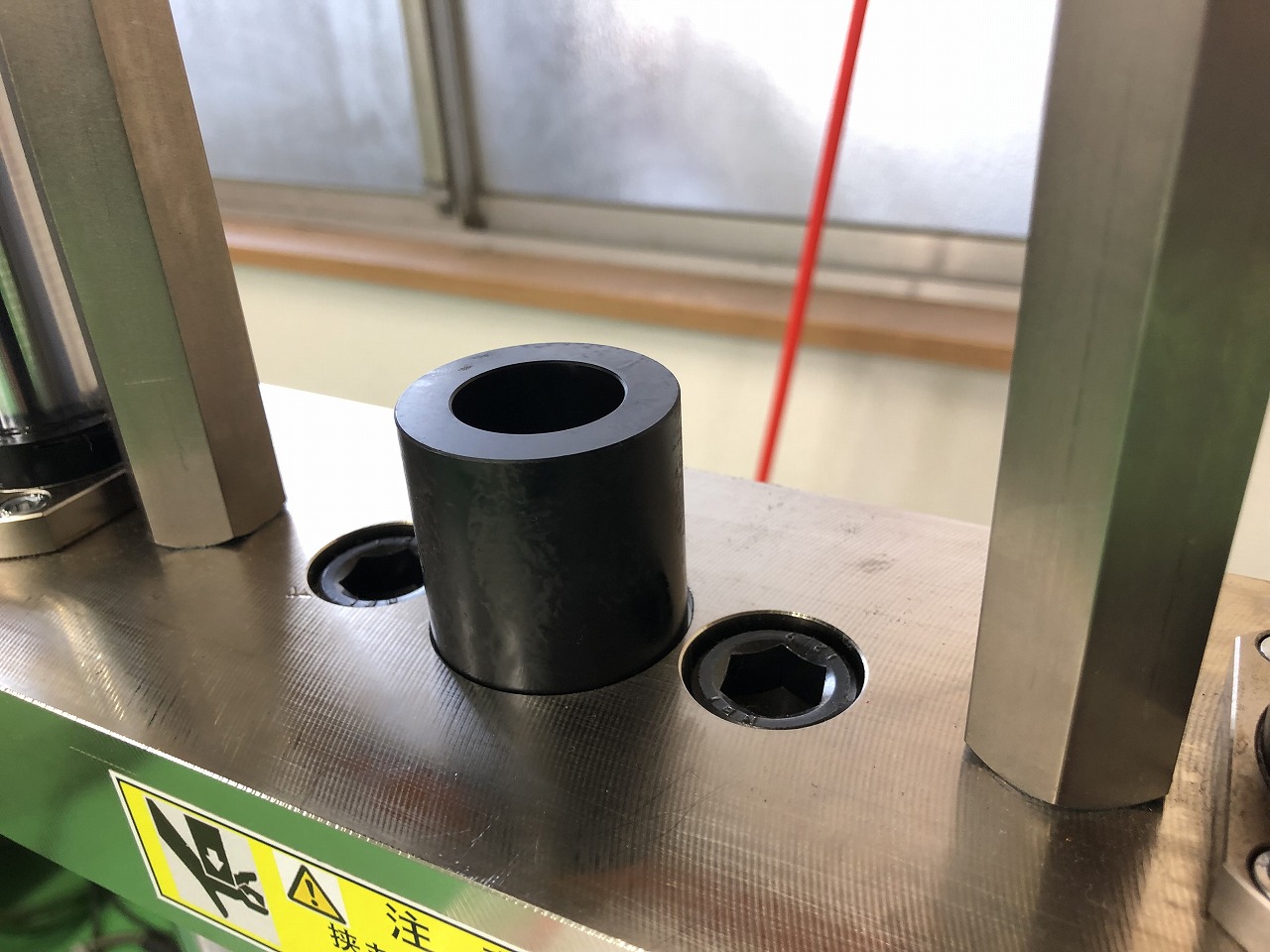

ちなみに、ナット溶接の強度も押し込み試験によって確認可能です。
